black & decker

27704

  • View parts by Products
  • View parts by Drawing
Model Type: 1
Model #27704 Qualify for free shipping on orders over$150!
Type 1

Documents

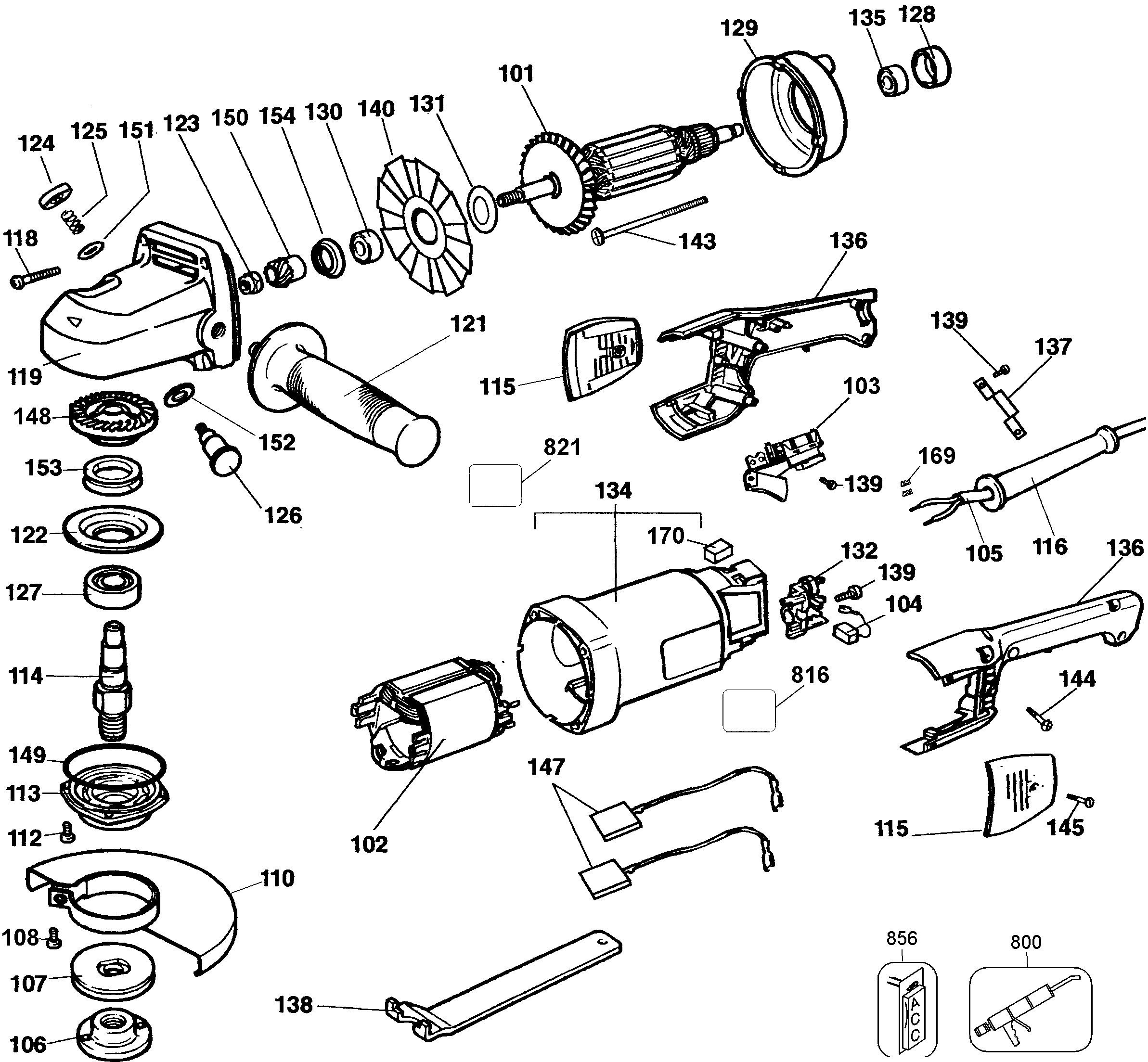

Click the #Number to see the part in the interactive diagram. Showing 75 Parts

#101 - ARMATURE & FAN

  • Part # 402875-10 i
  • Description ARMATURE & FAN
  • Availability Discontinued
  • List Price $31.91
  • Your Price $31.91
  • Note : N/A

#102 - FIELD 115V

  • Part # 569588-03 i
  • Description FIELD 115V
  • Availability Discontinued
  • List Price $32.94
  • Your Price $32.94
  • Note : N/A

#103 - SWITCH

#104 - BRUSH CUT OFF

  • Part # 402874-07 i
  • Description BRUSH CUT OFF
  • Availability inStock
  • List Price $12.12
  • Your Price $12.12
  • Note : N/A

#105 - CORD/10FT/14-2SJ

  • Part # 330079-98 i
  • Description CORD/10FT/14-2SJ
  • Availability inStock
  • List Price $22.76
  • Your Price $22.76
  • Note : ALSO ORDER TWO OF ITEM 169

#106 - FLANGE,OUTER

  • Part # 390426-00 i
  • Description FLANGE,OUTER
  • Availability inStock
  • List Price $7.22
  • Your Price $7.22
  • Note : N/A

#107 - FLANGE,INNER

  • Part # 390433-00 i
  • Description FLANGE,INNER
  • Availability Discontinued
  • List Price $2.83
  • Your Price $2.83
  • Note : N/A

#108 - SCREW.TEMP

  • Part # 860089-07 i
  • Description SCREW.TEMP
  • Availability Discontinued
  • List Price $0.83
  • Your Price $0.83
  • Note : N/A

#110 - GUARD ASSM.

  • Part # 403142-02 i
  • Description GUARD ASSM.
  • Availability Discontinued
  • List Price $7.22
  • Your Price $7.22
  • Note : INC 108

#112 - SCREW

  • Part # 330045-46 i
  • Description SCREW
  • Availability inStock
  • List Price $1.38
  • Your Price $1.38
  • Note : FOR GC WNONTHREADED SCREW HOLES

#112 - SCREW

  • Part # 562160-05 i
  • Description SCREW
  • Availability Discontinued
  • List Price $1.06
  • Your Price $1.06
  • Note : FOR GC WTHREADED SCREW HOLES

#113 - GEARCASE COVER

  • Part # N072241 i
  • Description GEARCASE COVER
  • Availability Discontinued
  • List Price $5.67
  • Your Price $5.67
  • Note : N/A

#114 - SPINDLE,5/8-11

  • Part # 390420-00 i
  • Description SPINDLE,5/8-11
  • Availability Discontinued
  • List Price $4.46
  • Your Price $4.46
  • Note : N/A

#115 - COVER, BRUSH

  • Part # 402848-02 i
  • Description COVER, BRUSH
  • Availability Discontinued
  • List Price $1.30
  • Your Price $1.30
  • Note : N/A

#116 - PROTECTOR

  • Part # 401088-00 i
  • Description PROTECTOR
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#118 - SCREW

  • Part # 562097-10 i
  • Description SCREW
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#119 - SERVICE KIT

  • Part # 5140000-32 i
  • Description SERVICE KIT
  • Availability Discontinued
  • List Price $10.40
  • Your Price $10.40
  • Note : INCL 112

#121 - SIDE HANDLE

  • Part # N239381 i
  • Description SIDE HANDLE
  • Availability Substituted (New Part# N401305)
  • List Price
  • Your Price
  • Note : N/A

#121 - SIDE HANDLE

  • Part # N401305 i
  • Description SIDE HANDLE
  • Availability inStock
  • List Price $2.92
  • Your Price $2.92
  • Note : N/A

#123 - NUT

  • Part # 393568-00 i
  • Description NUT
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#124 - LOCK BUTTON

  • Part # 390705-00 i
  • Description LOCK BUTTON
  • Availability inStock
  • List Price $2.51
  • Your Price $2.51
  • Note : N/A

#125 - SPRING

  • Part # 562210-00 i
  • Description SPRING
  • Availability inStock
  • List Price $5.18
  • Your Price $5.18
  • Note : N/A

#126 - SPINDLE LOCK

  • Part # 391018-00 i
  • Description SPINDLE LOCK
  • Availability inStock
  • List Price $3.68
  • Your Price $3.68
  • Note : N/A

#127 - BEARING

  • Part # 605040-22 i
  • Description BEARING
  • Availability inStock
  • List Price $4.25
  • Your Price $4.25
  • Note : N/A

#128 - SLEEVE

  • Part # 930275-00 i
  • Description SLEEVE
  • Availability inStock
  • List Price $2.51
  • Your Price $2.51
  • Note : N/A

#129 - BAFFLE

  • Part # 403151-00 i
  • Description BAFFLE
  • Availability Discontinued
  • List Price $2.44
  • Your Price $2.44
  • Note : N/A

#130 - BEARING

  • Part # 605040-02 i
  • Description BEARING
  • Availability inStock
  • List Price $12.05
  • Your Price $12.05
  • Note : N/A

#131 - WASHER

  • Part # 930753-00 i
  • Description WASHER
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#132 - BRUSH HOLDER

  • Part # 402869-07S i
  • Description BRUSH HOLDER
  • Availability Discontinued
  • List Price $19.72
  • Your Price $19.72
  • Note : N/A

#132 - PLATE-BRUSH

  • Part # 569613-00S i
  • Description PLATE-BRUSH
  • Availability Discontinued
  • List Price $2.17
  • Your Price $2.17
  • Note : ALSO ORDER ITEM 104 IF NEEDED

#134 - FIELD CASE

  • Part # 402871-13 i
  • Description FIELD CASE
  • Availability Discontinued
  • List Price $11.66
  • Your Price $11.66
  • Note : INC 170

#135 - BEARING 6200

  • Part # 605040-60 i
  • Description BEARING 6200
  • Availability inStock
  • List Price $5.92
  • Your Price $5.92
  • Note : N/A

#136 - HANDLE

  • Part # 402844-08 i
  • Description HANDLE
  • Availability Discontinued
  • List Price $7.14
  • Your Price $7.14
  • Note : N/A

#137 - CORD CLAMP

  • Part # 930103-00 i
  • Description CORD CLAMP
  • Availability inStock
  • List Price $2.69
  • Your Price $2.69
  • Note : N/A

#138 - WRENCH

  • Part # 401680-00 i
  • Description WRENCH
  • Availability inStock
  • List Price $9.92
  • Your Price $9.92
  • Note : N/A

#139 - SCREW

  • Part # 562097-00 i
  • Description SCREW
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#140 - FLANGE

  • Part # 403121-01 i
  • Description FLANGE
  • Availability BackOrdered (Due in Stock 04/14/2025)
  • List Price $1.83
  • Your Price $1.83
  • Note : N/A

#143 - SCREW

  • Part # 562097-12 i
  • Description SCREW
  • Availability inStock
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#144 - SCREW

  • Part # 562097-03 i
  • Description SCREW
  • Availability inStock
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#145 - SCREW

  • Part # 945280-00 i
  • Description SCREW
  • Availability In Stock. Limited Quantities
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#147 - LEAD

  • Part # 402878-01 i
  • Description LEAD
  • Availability Discontinued
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#149 - O RING

  • Part # 403123-01 i
  • Description O RING
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#150 - GEAR & PINION SA

  • Part # N520007 i
  • Description GEAR & PINION SA
  • Availability inStock
  • List Price $28.63
  • Your Price $28.63
  • Note : N/A

#150 - GEAR & PINION SA

  • Part # N520007 i
  • Description GEAR & PINION SA
  • Availability inStock
  • List Price $28.63
  • Your Price $28.63
  • Note : N/A

#151 - WASHER

  • Part # 403148-00 i
  • Description WASHER
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#152 - O RING

  • Part # 403149-00 i
  • Description O RING
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#153 - SEAL

  • Part # 5140002-67 i
  • Description SEAL
  • Availability Discontinued
  • List Price $2.24
  • Your Price $2.24
  • Note : N/A

#153 - SEAL

  • Part # 5140002-67 i
  • Description SEAL
  • Availability Discontinued
  • List Price $2.24
  • Your Price $2.24
  • Note : N/A

#154 - RETAINER

  • Part # 398909-00 i
  • Description RETAINER
  • Availability inStock
  • List Price $1.35
  • Your Price $1.35
  • Note : N/A

#154 - GREASE RETAINER

  • Part # 398909-00SV i
  • Description GREASE RETAINER
  • Availability Substituted (New Part# 398909-00)
  • List Price
  • Your Price
  • Note : N/A

#169 - TERMINAL

  • Part # 444262-00 i
  • Description TERMINAL
  • Availability Available
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#170 - SHOCK ABSORBER

  • Part # 402847-00 i
  • Description SHOCK ABSORBER
  • Availability inStock
  • List Price $2.38
  • Your Price $2.38
  • Note : N/A

#800 - GREASE

  • Part # 286436-00 i
  • Description GREASE
  • Availability inStock
  • List Price $195.15
  • Your Price $195.15
  • Note : 1LB NYE SYNTHETIC

#816 - ID LABEL

  • Part # 392696-00 i
  • Description ID LABEL
  • Availability Discontinued
  • List Price $0.88
  • Your Price $0.88
  • Note : N/A

#821 - NP:900.277040

  • Part # 392697-00 i
  • Description NP:900.277040
  • Availability Discontinued
  • List Price $0.88
  • Your Price $0.88
  • Note : N/A

#856 - WHEEL,GRINDING

  • Part # 314846-05 i
  • Description WHEEL,GRINDING
  • Availability Discontinued
  • List Price $3.69
  • Your Price $3.69
  • Note : ACC

# - GEAR

  • Part # 390816-00 i
  • Description GEAR
  • Availability Substituted (New Part# N520007)
  • List Price
  • Your Price
  • Note : N/A

# - BEARING

  • Part # 390821-00 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-02)
  • List Price
  • Your Price
  • Note : N/A

# - BEARING

  • Part # 390821-02 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-60)
  • List Price
  • Your Price
  • Note : N/A

# - MANUAL,SEARS

  • Part # 392699-00 i
  • Description MANUAL,SEARS
  • Availability Discontinued
  • List Price $0.95
  • Your Price $0.95
  • Note : N/A

# - COVER,BRUSH

  • Part # 402848-01 i
  • Description COVER,BRUSH
  • Availability Discontinued
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

# - FIELD 115V

  • Part # 402857-03 i
  • Description FIELD 115V
  • Availability Discontinued
  • List Price $27.38
  • Your Price $27.38
  • Note : N/A

# - SWITCH

  • Part # 402868-06 i
  • Description SWITCH
  • Availability Substituted (New Part# 5140109-67)
  • List Price
  • Your Price
  • Note : N/A

# - BRUSH HOLDER

  • Part # 402869-07 i
  • Description BRUSH HOLDER
  • Availability Discontinued
  • List Price $18.34
  • Your Price $18.34
  • Note : N/A

# - ARMATURE 115V

  • Part # 402875-03 i
  • Description ARMATURE 115V
  • Availability Substituted (New Part# 402875-10)
  • List Price
  • Your Price
  • Note : N/A

# - FLANGE

  • Part # 403121-00 i
  • Description FLANGE
  • Availability Substituted (New Part# 403121-01)
  • List Price
  • Your Price
  • Note : N/A

# - PINION

  • Part # 403125-00 i
  • Description PINION
  • Availability Substituted (New Part# N520007)
  • List Price
  • Your Price
  • Note : N/A

# - GEARCASE COVER

  • Part # 403127-00 i
  • Description GEARCASE COVER
  • Availability Substituted (New Part# N072241)
  • List Price
  • Your Price
  • Note : N/A

# - FLANGE

  • Part # 403129-00 i
  • Description FLANGE
  • Availability Discontinued
  • List Price $2.01
  • Your Price $2.01
  • Note : N/A

# - RING

  • Part # 403134-00 i
  • Description RING
  • Availability Discontinued
  • List Price $0.84
  • Your Price $0.84
  • Note : N/A

# - SCREW

  • Part # 562160-04 i
  • Description SCREW
  • Availability Substituted (New Part# 330045-46)
  • List Price
  • Your Price
  • Note : N/A

# - CORD,POWER

  • Part # 562226-14 i
  • Description CORD,POWER
  • Availability Substituted (New Part# 330079-98)
  • List Price
  • Your Price
  • Note : N/A

# - GEARCASE SA

  • Part # 569905-01 i
  • Description GEARCASE SA
  • Availability Discontinued
  • List Price $8.95
  • Your Price $8.95
  • Note : N/A

# - TERMINAL

  • Part # 64787-00 i
  • Description TERMINAL
  • Availability Substituted (New Part# 444262-00)
  • List Price
  • Your Price
  • Note : N/A

# - BEARING

  • Part # 949625-02 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-22)
  • List Price
  • Your Price
  • Note : N/A

Why you should buy parts/service with us?

High Quality

Buy high reliable products for your critical projects.

Expert Technicians

We have certified experts, who can resolve any issues of the product.

Quick Support

Our Support lines are open to support all your queries.

Convenient Delivery

Delivered to you at your convenient place.

100% Secured Checkout

We follow highest security standards to make your transaction safe.
