black & decker

LE500

  • View parts by Products
  • View parts by Drawing
Model Type: 1
Model #LE500 Qualify for free shipping on orders over$150!
Type 1

Guaranteed Repair Cost : $50.00 (What's This?)

Start Your Repair Now

Documents

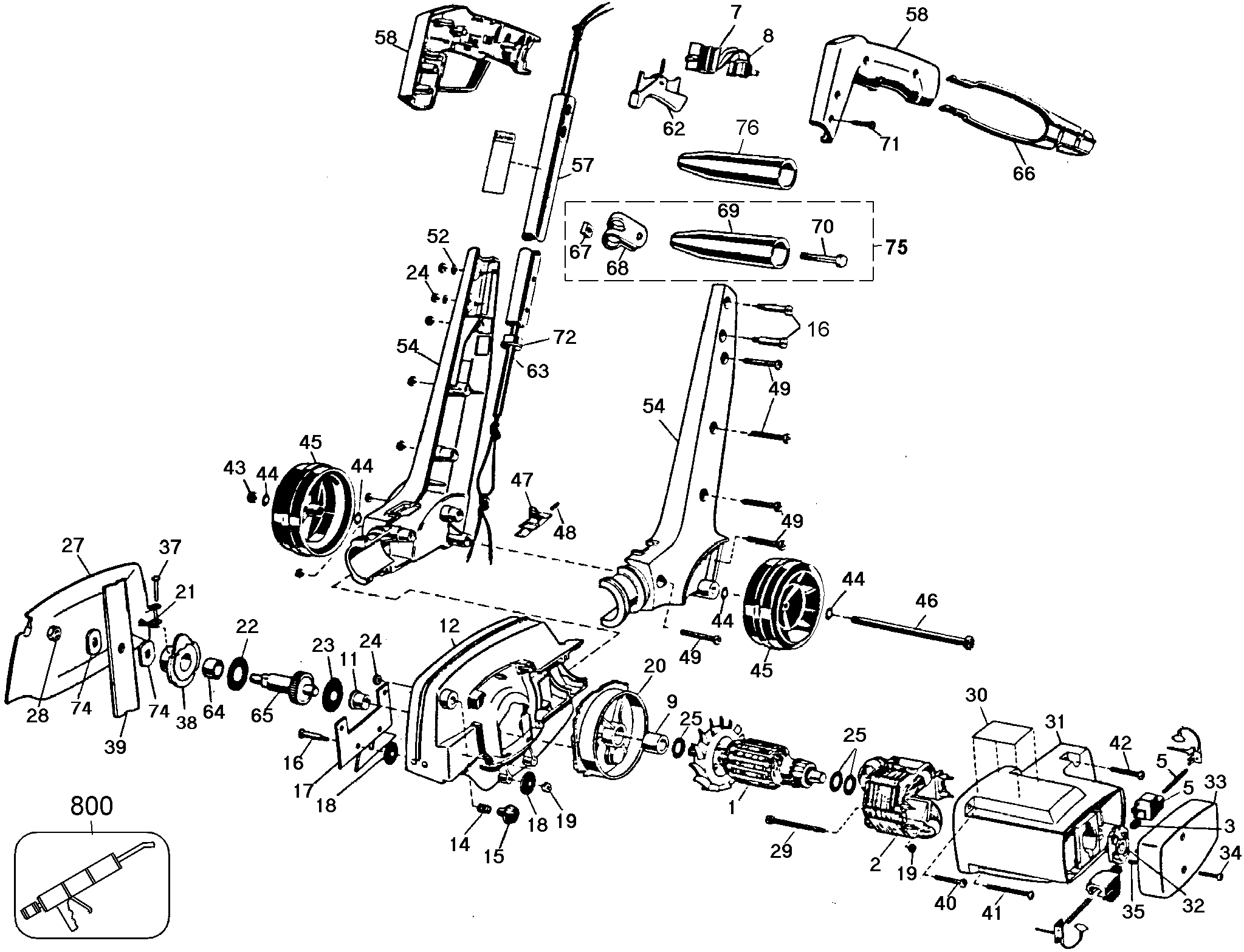

Click the #Number to see the part in the interactive diagram. Showing 71 Parts

#1 - ARMATURE & FAN

  • Part # 141124-00 i
  • Description ARMATURE & FAN
  • Availability inStock
  • List Price $33.88
  • Your Price $33.88
  • Note : N/A

#2 - FIELD

  • Part # 141125-71 i
  • Description FIELD
  • Availability Discontinued
  • List Price $30.48
  • Your Price $30.48
  • Note : N/A

#3 - BRUSH

  • Part # 66678-01 i
  • Description BRUSH
  • Availability Discontinued
  • List Price $9.35
  • Your Price $9.35
  • Note : N/A

#5 - BRUSH HOLDER

  • Part # 132254-07 i
  • Description BRUSH HOLDER
  • Availability inStock
  • List Price $6.48
  • Your Price $6.48
  • Note : N/A

#7 - SWITCH

  • Part # 380784-00 i
  • Description SWITCH
  • Availability Discontinued
  • List Price $9.31
  • Your Price $9.31
  • Note : N/A

#8 - PLUG

  • Part # 150501-00 i
  • Description PLUG
  • Availability Discontinued
  • List Price $2.64
  • Your Price $2.64
  • Note : N/A

#9 - BEARING,SLEEVE

  • Part # 87153-00 i
  • Description BEARING,SLEEVE
  • Availability Discontinued
  • List Price $2.53
  • Your Price $2.53
  • Note : N/A

#11 - BEARING

  • Part # 144494-00 i
  • Description BEARING
  • Availability inStock
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#12 - GUARD ASSY.

  • Part # 87227-08 i
  • Description GUARD ASSY.
  • Availability Discontinued
  • List Price $33.66
  • Your Price $33.66
  • Note : INC 14

#14 - SPRING

  • Part # 87440-00 i
  • Description SPRING
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#15 - NO LONGER AVAILABLE

  • Part # 000000-00 i
  • Description NO LONGER AVAILABLE
  • Availability Contact Service Center
  • List Price N/A
  • Your Price N/A
  • Note : N/A

#16 - SCREW

  • Part # 70508-07 i
  • Description SCREW
  • Availability In Stock. Limited Quantities
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#17 - EDGE GUIDE

  • Part # 93735-00 i
  • Description EDGE GUIDE
  • Availability Discontinued
  • List Price $8.90
  • Your Price $8.90
  • Note : N/A

#18 - WASHER

  • Part # 87248-00 i
  • Description WASHER
  • Availability Discontinued
  • List Price $3.13
  • Your Price $3.13
  • Note : N/A

#19 - NUT

  • Part # 032699-00 i
  • Description NUT
  • Availability inStock
  • List Price $0.91
  • Your Price $0.91
  • Note : N/A

#20 - CASE,GEAR

  • Part # 87219-02 i
  • Description CASE,GEAR
  • Availability Discontinued
  • List Price $20.23
  • Your Price $20.23
  • Note : INC 9 11

#21 - SCREW

  • Part # 142940-00 i
  • Description SCREW
  • Availability inStock
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#22 - WASHER

  • Part # 87167-00 i
  • Description WASHER
  • Availability Discontinued
  • List Price $0.95
  • Your Price $0.95
  • Note : N/A

#23 - WASHER

  • Part # 89523-00 i
  • Description WASHER
  • Availability Discontinued
  • List Price $0.88
  • Your Price $0.88
  • Note : N/A

#24 - NUT

  • Part # 406-00 i
  • Description NUT
  • Availability inStock
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#25 - FIBER WASHER

  • Part # 087212-00 i
  • Description FIBER WASHER
  • Availability Discontinued
  • List Price $1.16
  • Your Price $1.16
  • Note : N/A

#27 - COVER,BLADE

  • Part # 87229-02 i
  • Description COVER,BLADE
  • Availability Discontinued
  • List Price $6.23
  • Your Price $6.23
  • Note : N/A

#28 - NUT

  • Part # 093914-00 i
  • Description NUT
  • Availability inStock
  • List Price $2.15
  • Your Price $2.15
  • Note : N/A

#29 - SCREW

  • Part # 158438-00 i
  • Description SCREW
  • Availability In Stock. Limited Quantities
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#30 - NAMEPLATE

  • Part # 233304-00 i
  • Description NAMEPLATE
  • Availability Discontinued
  • List Price $10.53
  • Your Price $10.53
  • Note : N/A

#31 - CASE,FIELD

  • Part # 681047-03 i
  • Description CASE,FIELD
  • Availability Discontinued
  • List Price $21.19
  • Your Price $21.19
  • Note : N/A

#32 - HEATSINK

  • Part # 90540631 i
  • Description HEATSINK
  • Availability Discontinued
  • List Price $2.83
  • Your Price $2.83
  • Note : N/A

#33 - CAP, END

  • Part # 681046-02 i
  • Description CAP, END
  • Availability Discontinued
  • List Price $6.20
  • Your Price $6.20
  • Note : N/A

#34 - SCREW

  • Part # 680409-00 i
  • Description SCREW
  • Availability Discontinued
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#35 - PLUG

  • Part # 87205-00 i
  • Description PLUG
  • Availability In Stock. Limited Quantities
  • List Price $1.05
  • Your Price $1.05
  • Note : N/A

#37 - RIVET

  • Part # 87452-00 i
  • Description RIVET
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#38 - COVER,GEAR CASE

  • Part # 682118-00 i
  • Description COVER,GEAR CASE
  • Availability Discontinued
  • List Price $9.28
  • Your Price $9.28
  • Note : N/A

#39 - BLADE

#40 - SCREW

  • Part # 158436-00 i
  • Description SCREW
  • Availability inStock
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#41 - SCREW

  • Part # 158437-00 i
  • Description SCREW
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#42 - SCREW

  • Part # 330019-26 i
  • Description SCREW
  • Availability inStock
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#43 - NUT,LOCK

  • Part # 383285-00 i
  • Description NUT,LOCK
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#44 - WASHER

  • Part # 85804-00 i
  • Description WASHER
  • Availability Discontinued
  • List Price $8.00
  • Your Price $8.00
  • Note : N/A

#45 - WHEEL,REAR

  • Part # 383113-00 i
  • Description WHEEL,REAR
  • Availability Discontinued
  • List Price $2.05
  • Your Price $2.05
  • Note : N/A

#46 - AXLE

  • Part # 383147-00 i
  • Description AXLE
  • Availability Discontinued
  • List Price $3.43
  • Your Price $3.43
  • Note : N/A

#47 - LOCK,PIVOT

  • Part # 87238-01 i
  • Description LOCK,PIVOT
  • Availability Discontinued
  • List Price $1.55
  • Your Price $1.55
  • Note : N/A

#48 - SPRING

  • Part # 21286-00 i
  • Description SPRING
  • Availability Discontinued
  • List Price $1.01
  • Your Price $1.01
  • Note : N/A

#49 - SCREW.TEMP

  • Part # 330019-21 i
  • Description SCREW.TEMP
  • Availability inStock
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#52 - WASHER

  • Part # 34269-00 i
  • Description WASHER
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#54 - HOUSING SET

  • Part # 151726-00 i
  • Description HOUSING SET
  • Availability Discontinued
  • List Price $21.57
  • Your Price $21.57
  • Note : N/A

#57 - TUBE

  • Part # 680215-06 i
  • Description TUBE
  • Availability Discontinued
  • List Price $6.67
  • Your Price $6.67
  • Note : N/A

#58 - CLAMSHELL SET

  • Part # 384358-00 i
  • Description CLAMSHELL SET
  • Availability Discontinued
  • List Price $10.81
  • Your Price $10.81
  • Note : N/A

#62 - TRIGGER

  • Part # 680067-01 i
  • Description TRIGGER
  • Availability Discontinued
  • List Price $3.81
  • Your Price $3.81
  • Note : N/A

#63 - CABLE

  • Part # 680128-08 i
  • Description CABLE
  • Availability Discontinued
  • List Price $4.34
  • Your Price $4.34
  • Note : N/A

#64 - SLEEVE BEARING

  • Part # 385980-00 i
  • Description SLEEVE BEARING
  • Availability Discontinued
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

#65 - GREASE

  • Part # 761995-01 i
  • Description GREASE
  • Availability Discontinued
  • List Price $31.84
  • Your Price $31.84
  • Note : CVJ GREASE

#65 - SPINDLE & GEAR

  • Part # 87244-02 i
  • Description SPINDLE & GEAR
  • Availability Discontinued
  • List Price $8.65
  • Your Price $8.65
  • Note : 48 TEETH

#66 - HOSE

  • Part # 132209-00 i
  • Description HOSE
  • Availability Discontinued
  • List Price $4.16
  • Your Price $4.16
  • Note : N/A

#67 - NUT SQUARE

  • Part # 99362-05 i
  • Description NUT SQUARE
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#67 - NUT

  • Part # 99363-01 i
  • Description NUT
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#68 - BRACKET,AUX.HND

  • Part # 383120-00 i
  • Description BRACKET,AUX.HND
  • Availability Discontinued
  • List Price $3.28
  • Your Price $3.28
  • Note : N/A

#69 - HANDLE

  • Part # 141540-00 i
  • Description HANDLE
  • Availability Discontinued
  • List Price $3.45
  • Your Price $3.45
  • Note : N/A

#70 - SCREW

  • Part # 80165-00 i
  • Description SCREW
  • Availability Discontinued
  • List Price $0.87
  • Your Price $0.87
  • Note : N/A

#70 - SCREW

  • Part # 99184-24 i
  • Description SCREW
  • Availability Discontinued
  • List Price $0.84
  • Your Price $0.84
  • Note : N/A

#71 - SCREW

  • Part # 330019-13 i
  • Description SCREW
  • Availability inStock
  • List Price $1.29
  • Your Price $1.29
  • Note : N/A

#72 - PROTECTOR,CORD

  • Part # 158421-00 i
  • Description PROTECTOR,CORD
  • Availability Discontinued
  • List Price $1.29
  • Your Price $1.29
  • Note : N/A

#74 - WASHER,CLAMP

  • Part # 144470-00 i
  • Description WASHER,CLAMP
  • Availability Discontinued
  • List Price $1.09
  • Your Price $1.09
  • Note : N/A

#75 - AUX.HANDLE ASSY

  • Part # 286179-00 i
  • Description AUX.HANDLE ASSY
  • Availability Discontinued
  • List Price $5.77
  • Your Price $5.77
  • Note : INC 6770

#76 - CUSHION,HANDLE

  • Part # 383119-00 i
  • Description CUSHION,HANDLE
  • Availability Discontinued
  • List Price $1.70
  • Your Price $1.70
  • Note : N/A

#800 - GREASE

  • Part # 429698-00 i
  • Description GREASE
  • Availability inStock
  • List Price $70.05
  • Your Price $70.05
  • Note : N/A

# - BEARING SA

  • Part # 133570-03 i
  • Description BEARING SA
  • Availability Discontinued
  • List Price $2.86
  • Your Price $2.86
  • Note : N/A

# - NUT

  • Part # 32699-00 i
  • Description NUT
  • Availability Substituted (New Part# 032699-00)
  • List Price
  • Your Price
  • Note : N/A

# - BLADE

  • Part # 383112-00 i
  • Description BLADE
  • Availability Substituted (New Part# 383112-01)
  • List Price
  • Your Price
  • Note : N/A

# - GREASE

  • Part # 761995-00 i
  • Description GREASE
  • Availability Discontinued
  • List Price $14.21
  • Your Price $14.21
  • Note : N/A

# - WASHER FIBRE

  • Part # 87212-00 i
  • Description WASHER FIBRE
  • Availability Discontinued
  • List Price $1.00
  • Your Price $1.00
  • Note : N/A

# - NUT

  • Part # 93914-00 i
  • Description NUT
  • Availability Substituted (New Part# 093914-00)
  • List Price
  • Your Price
  • Note : N/A

Why you should buy parts/service with us?

High Quality

Buy high reliable products for your critical projects.

Expert Technicians

We have certified experts, who can resolve any issues of the product.

Quick Support

Our Support lines are open to support all your queries.

Convenient Delivery

Delivered to you at your convenient place.

100% Secured Checkout

We follow highest security standards to make your transaction safe.
