black & decker

DW259-46

  • View parts by Products
  • View parts by Drawing
Model Type: 1
Model #DW259-46 Qualify for free shipping on orders over$150!
Type 1

Documents

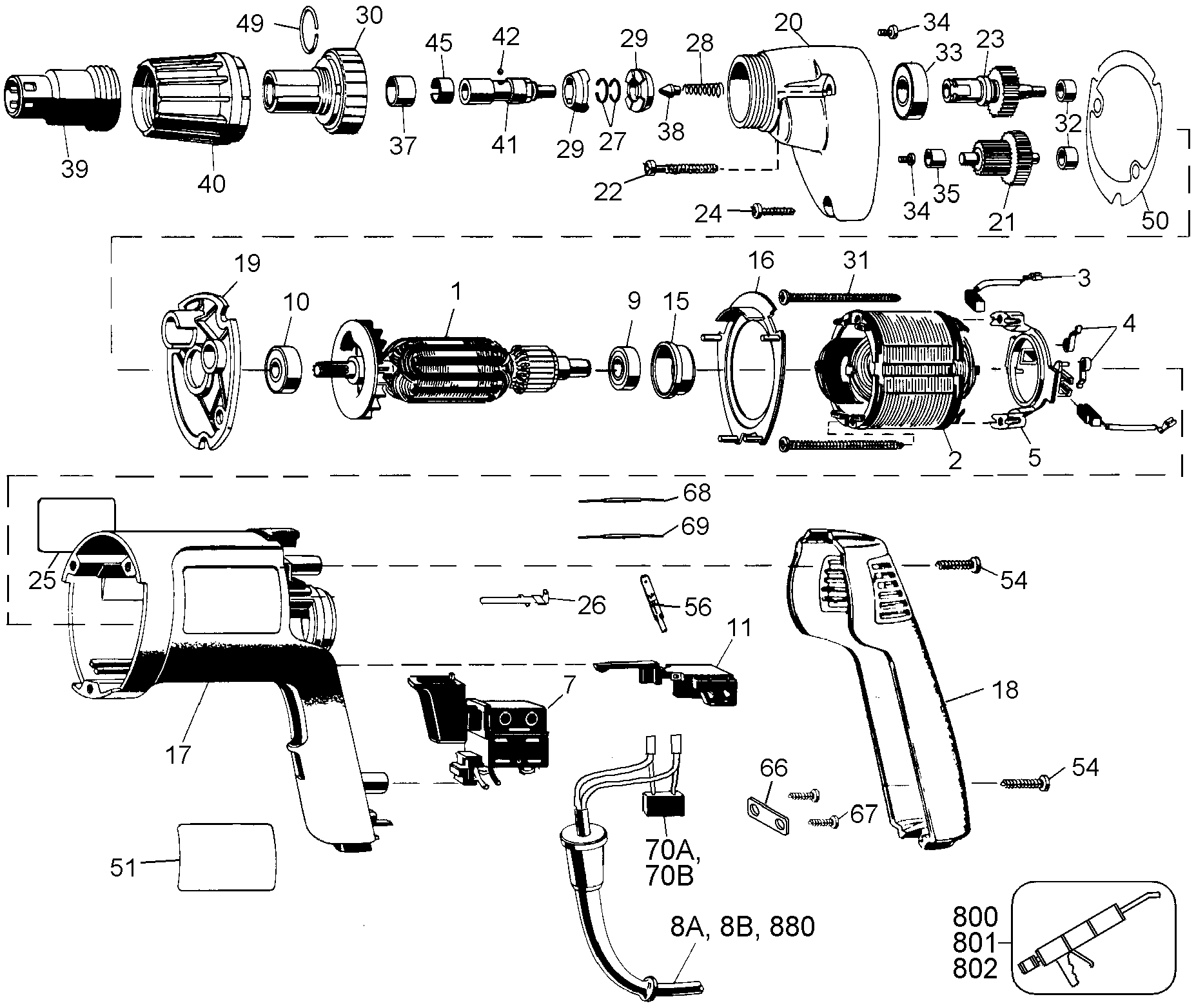

Click the #Number to see the part in the interactive diagram. Showing 69 Parts

#1 - ARMATURE

#2 - FIELD

#3 - BRUSH

  • Part # 143803-05 i
  • Description BRUSH
  • Availability Discontinued
  • List Price $5.62
  • Note : SET OF 2

#4 - BRUSH SPRING

  • Part # 445860-00 i
  • Description BRUSH SPRING
  • Availability inStock
  • List Price $1.05
  • Note : N/A

#5 - RING

  • Part # 449899-05 i
  • Description RING
  • Availability inStock
  • List Price $3.83
  • Note : INC 4

#7 - SWITCH,VS,AC

  • Part # 286244-00 i
  • Description SWITCH,VS,AC
  • Availability Discontinued
  • List Price $18.39
  • Note : 182 SJ

#10 - BEARING

  • Part # 330003-04 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-06)
  • List Price
  • Note : N/A

#10 - BEARING

  • Part # 330003-04 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-06)
  • List Price
  • Note : N/A

#10 - BEARING,BALL

  • Part # 605040-06 i
  • Description BEARING,BALL
  • Availability inStock
  • List Price $2.65
  • Note : N/A

#10 - BEARING,BALL

  • Part # 605040-06 i
  • Description BEARING,BALL
  • Availability inStock
  • List Price $2.65
  • Note : N/A

#11 - SWITCH,REV.

  • Part # 150196-00 i
  • Description SWITCH,REV.
  • Availability Discontinued
  • List Price $8.94
  • Note : N/A

#15 - SLEEVE

  • Part # 445217-02 i
  • Description SLEEVE
  • Availability inStock
  • List Price $1.05
  • Note : N/A

#16 - BAFFLE FAN

  • Part # 447866-00 i
  • Description BAFFLE FAN
  • Availability Discontinued
  • List Price $5.26
  • Note : N/A

#17 - CASE,FIELD

  • Part # 464231-04 i
  • Description CASE,FIELD
  • Availability Discontinued
  • List Price $6.08
  • Note : N/A

#18 - COVER,HANDLE

  • Part # 450594-03 i
  • Description COVER,HANDLE
  • Availability inStock
  • List Price $12.01
  • Note : N/A

#19 - GEARCASE COVER

  • Part # 448658-00 i
  • Description GEARCASE COVER
  • Availability Discontinued
  • List Price $16.12
  • Note : INC 10 32

#20 - GEARCASE

  • Part # 448666-00 i
  • Description GEARCASE
  • Availability Discontinued
  • List Price $25.12
  • Note : INC 3335

#21 - GEAR

  • Part # 448069-09SV i
  • Description GEAR
  • Availability Discontinued
  • List Price $23.17
  • Note : 4415 TEETH

#22 - SCREW

  • Part # 330019-16 i
  • Description SCREW
  • Availability inStock
  • List Price $1.38
  • Note : N/A

#23 - SPINDLE & GEAR

  • Part # 448842-01 i
  • Description SPINDLE & GEAR
  • Availability Discontinued
  • List Price $28.90
  • Note : 37 TEETH

#24 - SCREW

  • Part # 330019-13 i
  • Description SCREW
  • Availability inStock
  • List Price $1.29
  • Note : N/A

#25 - NAMEPLATE

#26 - TERMINAL

  • Part # 464230-00 i
  • Description TERMINAL
  • Availability BackOrdered (Due in Stock To Be Determined)
  • List Price $1.00
  • Note : N/A

#27 - RETAINER

  • Part # 089210-00 i
  • Description RETAINER
  • Availability Available
  • List Price $2.11
  • Note : N/A

#28 - SPRING

  • Part # 86211-00 i
  • Description SPRING
  • Availability Discontinued
  • List Price $1.49
  • Note : N/A

#29 - CLUTCH

  • Part # 96558-00 i
  • Description CLUTCH
  • Availability inStock
  • List Price $15.70
  • Note : N/A

#30 - HOUSING,CLUTCH

  • Part # 448859-03 i
  • Description HOUSING,CLUTCH
  • Availability Discontinued
  • List Price $8.00
  • Note : N/A

#31 - SCREW

  • Part # 448269-00 i
  • Description SCREW
  • Availability inStock
  • List Price $1.00
  • Note : N/A

#32 - BEARING NEEDLE

  • Part # 093128-00 i
  • Description BEARING NEEDLE
  • Availability inStock
  • List Price $3.49
  • Note : N/A

#33 - BEARING

  • Part # 605040-20 i
  • Description BEARING
  • Availability inStock
  • List Price $12.04
  • Note : N/A

#34 - SCREW

  • Part # 052819-00 i
  • Description SCREW
  • Availability In Stock. Limited Quantities
  • List Price $1.16
  • Note : N/A

#35 - BEARING

  • Part # 330004-00 i
  • Description BEARING
  • Availability inStock
  • List Price $1.00
  • Note : N/A

#37 - SLEEVE BEARING

  • Part # 448848-00 i
  • Description SLEEVE BEARING
  • Availability Discontinued
  • List Price $2.60
  • Note : N/A

#38 - GUIDE

  • Part # 021287-00 i
  • Description GUIDE
  • Availability inStock
  • List Price $4.75
  • Note : N/A

#39 - LOCATOR

  • Part # 448862-01 i
  • Description LOCATOR
  • Availability Discontinued
  • List Price $1.05
  • Note : 12 ID

#40 - COLLAR

  • Part # 450769-00 i
  • Description COLLAR
  • Availability Discontinued
  • List Price $8.23
  • Note : N/A

#41 - SPINDLE

  • Part # N278979 i
  • Description SPINDLE
  • Availability inStock
  • List Price $11.67
  • Note : 14 HEX INC 42 45

#42 - BALL

  • Part # 696631-00 i
  • Description BALL
  • Availability inStock
  • List Price $1.05
  • Note : 964 DIAMETER

#45 - RETAINER

  • Part # 094518-00 i
  • Description RETAINER
  • Availability inStock
  • List Price $3.13
  • Note : N/A

#49 - RING

  • Part # 450750-00 i
  • Description RING
  • Availability Discontinued
  • List Price $1.00
  • Note : N/A

#50 - GASKET

  • Part # 386422-00 i
  • Description GASKET
  • Availability Discontinued
  • List Price $1.00
  • Note : N/A

#51 - BRAND LABEL

  • Part # 395047-00 i
  • Description BRAND LABEL
  • Availability inStock
  • List Price $1.05
  • Note : N/A

#54 - SCREW

  • Part # 146679-00 i
  • Description SCREW
  • Availability Discontinued
  • List Price $1.00
  • Note : N/A

#56 - TERMINAL

  • Part # 449192-00 i
  • Description TERMINAL
  • Availability BackOrdered (Due in Stock To Be Determined)
  • List Price $1.05
  • Note : N/A

#66 - CABLE CLAMP

  • Part # 142519-00 i
  • Description CABLE CLAMP
  • Availability Discontinued
  • List Price $1.00
  • Note : N/A

#67 - SCREW

  • Part # 330019-02 i
  • Description SCREW
  • Availability inStock
  • List Price $1.37
  • Note : N/A

#68 - CHOKE

#69 - CHOKE

#108 - CORD/10'/18-2

#170 - CAPACITOR

#208 - PWR.CORD&CAPCTR

#270 - CAPACITOR

#800 - GREASE

  • Part # 761995-01 i
  • Description GREASE
  • Availability Discontinued
  • List Price $31.84
  • Note : 6 OZ CVJ GREASE

#801 - GREASE

  • Part # 283484-01 i
  • Description GREASE
  • Availability inStock
  • List Price $118.35
  • Note : N/A

#802 - GREASE

  • Part # N017298 i
  • Description GREASE
  • Availability BackOrdered (Due in Stock 04/04/2025)
  • List Price $34.91
  • Note : 1LB

#880 - CORD/50'/16-2SJ

  • Part # 330081-98 i
  • Description CORD/50'/16-2SJ
  • Availability inStock
  • List Price $40.17
  • Note : N/A

# - SPINDLE

  • Part # 096540-01 i
  • Description SPINDLE
  • Availability Substituted (New Part# N278979)
  • List Price
  • Note : 14 HEX INC 42 45

# - BRAND LABEL

  • Part # 149474-00 i
  • Description BRAND LABEL
  • Availability Substituted (New Part# 395047-00)
  • List Price
  • Note : N/A

# - GUIDE

  • Part # 21287-00 i
  • Description GUIDE
  • Availability Substituted (New Part# 021287-00)
  • List Price
  • Note : N/A

# - GREASE

  • Part # 283484-00 i
  • Description GREASE
  • Availability Substituted (New Part# 283484-01)
  • List Price
  • Note : N/A

# - GREASE

  • Part # 284778-00 i
  • Description GREASE
  • Availability Substituted (New Part# N017298)
  • List Price
  • Note : 1LB

# - BEARING

  • Part # 330003-09 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-20)
  • List Price
  • Note : N/A

# - GEAR & PINION

  • Part # 448069-09 i
  • Description GEAR & PINION
  • Availability Contact Service Center
  • List Price N/A
  • Note : 4415 TEETH

# - SCREW

  • Part # 52819-00 i
  • Description SCREW
  • Availability Substituted (New Part# 052819-00)
  • List Price
  • Note : N/A

# - GREASE

  • Part # 761995-00 i
  • Description GREASE
  • Availability Discontinued
  • List Price $14.21
  • Note : 6 OZ

# - RETAINER

  • Part # 89210-00 i
  • Description RETAINER
  • Availability Substituted (New Part# 089210-00)
  • List Price
  • Note : N/A

# - BEARING NEEDLE

  • Part # 93128-00 i
  • Description BEARING NEEDLE
  • Availability Substituted (New Part# 093128-00)
  • List Price
  • Note : N/A

# - BEARING NEEDLE

  • Part # 93129-00 i
  • Description BEARING NEEDLE
  • Availability Substituted (New Part# 330004-00)
  • List Price
  • Note : N/A

# - RETAINER

  • Part # 94518-00 i
  • Description RETAINER
  • Availability Substituted (New Part# 094518-00)
  • List Price
  • Note : N/A
