DW503-BR

  • View parts by Products
  • View parts by Drawing
Model Type: 2
Model #DW503-BR Qualify for free shipping on orders over$150!

This model has different types(If you need help finding your type number, please click here)

Type 2 Type 3

Documents

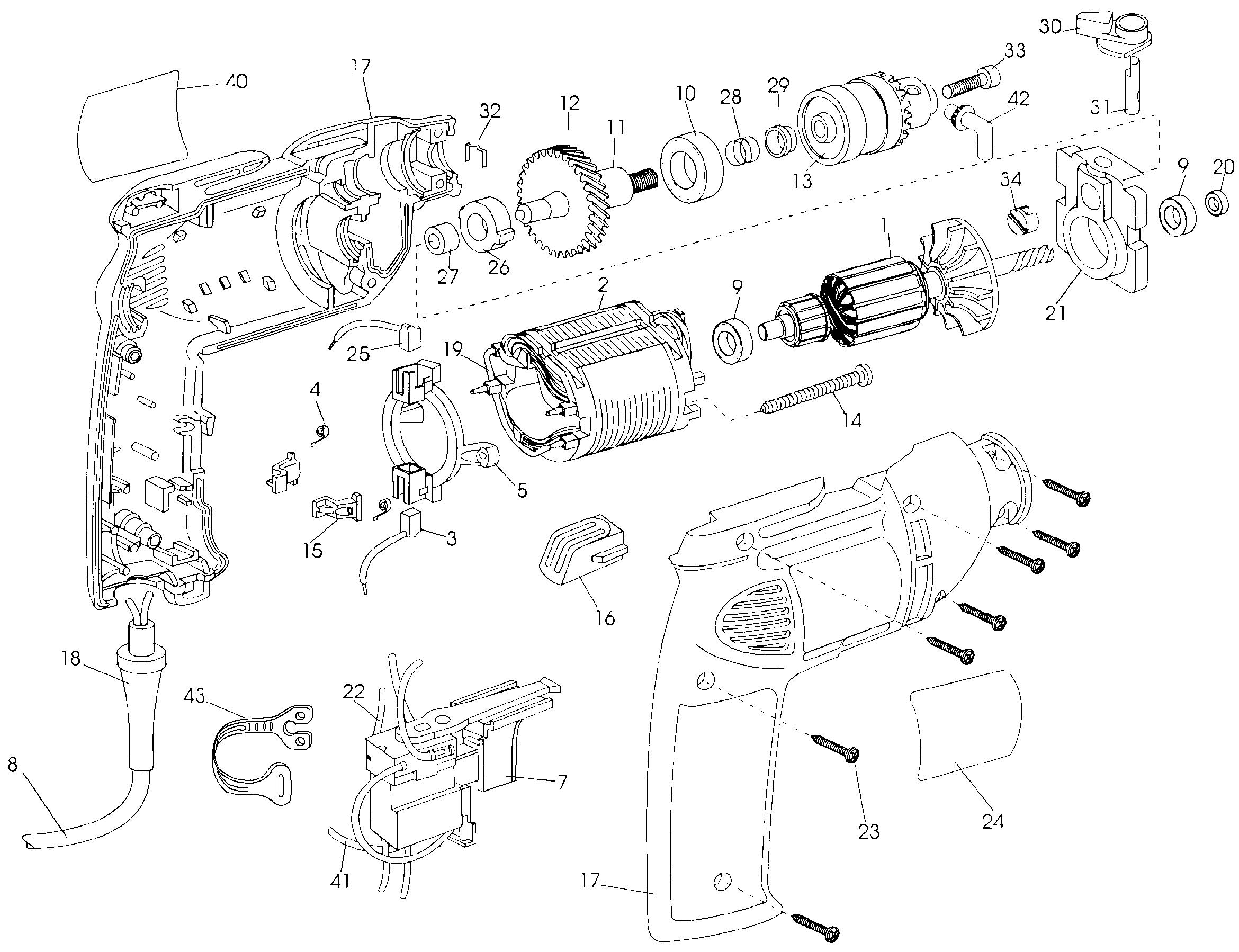

Click the #Number to see the part in the interactive diagram. Showing 44 Parts

#1 - ARMATURE

#2 - FIELD

  • Part # 185119-01 i
  • Description FIELD
  • Availability Substituted (New Part# N484689)
  • List Price
  • Note :

#2 - FIELD

#3 - BRUSH & LEAD

  • Part # 146475-02 i
  • Description BRUSH & LEAD
  • Availability inStock
  • List Price $16.34
  • Note :

#4 - BRUSH SPRING

  • Part # 149425-00 i
  • Description BRUSH SPRING
  • Availability inStock
  • List Price $1.00
  • Note :

#5 - BRUSH HOLDER

  • Part # 148325-01 i
  • Description BRUSH HOLDER
  • Availability inStock
  • List Price $3.46
  • Note :

#7 - SWITCH,VSR

  • Part # 147653-00 i
  • Description SWITCH,VSR
  • Availability Discontinued
  • List Price $17.25
  • Note :

#8 - CORD

#9 - BEARING

  • Part # 330003-04 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-06)
  • List Price
  • Note :

#9 - BEARING,BALL

  • Part # 605040-06 i
  • Description BEARING,BALL
  • Availability inStock
  • List Price $2.65
  • Note :

#10 - BEARING

  • Part # 605040-23 i
  • Description BEARING
  • Availability inStock
  • List Price $6.68
  • Note :

#11 - SPINDLE

#12 - GEAR

#13 - CHUCK 10MM

#14 - SCREW

  • Part # 330019-25 i
  • Description SCREW
  • Availability inStock
  • List Price $1.00
  • Note :

#15 - NUT

  • Part # 151252-00 i
  • Description NUT
  • Availability Discontinued
  • List Price $1.00
  • Note :

#16 - VENT

#17 - CLAMSHELL SA

#18 - CORD PROTECTOR

  • Part # N542553 i
  • Description CORD PROTECTOR
  • Availability Substituted (New Part# N918736)
  • List Price
  • Note :

#18 - CORD PROTECTOR

  • Part # N918736 i
  • Description CORD PROTECTOR
  • Availability inStock
  • List Price $1.05
  • Note :

#19 - LEADWIRE

  • Part # 144062-00 i
  • Description LEADWIRE
  • Availability BackOrdered (Due in Stock No ETA)
  • List Price $1.00
  • Note :

#20 - DEFLECTOR

  • Part # 464292-00 i
  • Description DEFLECTOR
  • Availability inStock
  • List Price $1.05
  • Note :

#21 - BEARING BLOCK

#22 - LEAD

#23 - SCREW

  • Part # 330019-13 i
  • Description SCREW
  • Availability inStock
  • List Price $1.29
  • Note :

#24 - NAMEPLATE

#25 - BRUSH & LEAD

#26 - CLUTCH

#27 - BEARING,NEEDLE

  • Part # 50574-00 i
  • Description BEARING,NEEDLE
  • Availability Discontinued
  • List Price $3.92
  • Note :

#28 - SPRING

  • Part # 086134-00 i
  • Description SPRING
  • Availability inStock
  • List Price $1.16
  • Note :

#29 - SEAL

  • Part # 66683-00 i
  • Description SEAL
  • Availability Discontinued
  • List Price $1.01
  • Note :

#30 - KNOB

#31 - PIN

#32 - SPRING

  • Part # 151256-00 i
  • Description SPRING
  • Availability Discontinued
  • List Price $0.55
  • Note :

#33 - SCREW

  • Part # 149518-01 i
  • Description SCREW
  • Availability inStock
  • List Price $1.05
  • Note :

#34 - CAP

#40 - BRAND LABEL

  • Part # 395047-00 i
  • Description BRAND LABEL
  • Availability inStock
  • List Price $1.05
  • Note :

#41 - LEAD

#42 - CHUCK KEY

#43 - HOLDER

  • Part # 065288-02 i
  • Description HOLDER
  • Availability inStock
  • List Price $2.39
  • Note :

# - SCREW,CHUCK

  • Part # 149518-00 i
  • Description SCREW,CHUCK
  • Availability Substituted (New Part# 149518-01)
  • List Price
  • Note :

# - BEARING

  • Part # 330003-11 i
  • Description BEARING
  • Availability Substituted (New Part# 605040-23)
  • List Price
  • Note :

# - HOLDER

  • Part # 65288-02 i
  • Description HOLDER
  • Availability Discontinued
  • List Price $2.39
  • Note :

# - SPRING

  • Part # 86134-00 i
  • Description SPRING
  • Availability Substituted (New Part# 086134-00)
  • List Price
  • Note :
